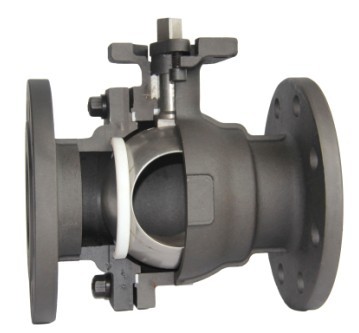

铸钢高平台球阀
铸钢高平台球阀说明：
产品名称：铸钢高平台球阀
产品类型：高平台球阀系列
产品介绍
高平台球阀和法兰闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀，三片式球阀,是近年来被广泛采用的一种新型阀门，
高平台球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。三片式球阀安装与维护应注意以下事项：
1.要留有阀柄旋转的位置。
2. 不能用作节流。
3带传动机构的球阀应直立安装。
气动高平台球阀主要零件的材料说明
|
序号NO. |
零件名称 |
材质 |
|
|
GB |
ASTM |
||
|
1 |
阀体 |
WCB |
A216-WCB |
|
2 |
密封圈 |
PTFE |
PTFE |
|
3 |
球体 |
1Cr18Ni9Ti |
SS304 |
|
4 |
螺母 |
35 |
A194-2H |
|
5 |
螺柱 |
35CrMoA |
A193-B7 |
|
6 |
石体 |
WCB |
A216-WCB |
|
7 |
垫片 |
柔性石墨+不锈钢 |
B12.10-304/F.G |
|
8 |
填料 |
PTFE |
PTFE |
|
9 |
填料压盖 |
WCB |
A216-WCB |
|
10 |
定位片 |
25 |
A105 |
|
11 |
挡圈 |
65Mn |
AISI 1066 |
|
12 |
手柄 |
K33 |
A47-667 Gr.32510 |
|
13 |
阀杆 |
1Cr33 |
A276-410 |
|
14 |
螺钉 |
35 |
A193-B7 |
|
15 |
止推垫片 |
PTFE |
PTFE |
属性
|
材质： |
铸钢 |
连接形式： |
法兰 |
|
结构形式： |
浮动球球阀 |
适用介质： |
弱酸碱介质 |
|
压力环境： |
低压 |
工作温度： |
低温 |
|
标准： |
国标 |
流动方向： |
单向 |
|
驱动方式： |
手动 |
零部件及配件： |
配件 |
|
用途： |
进水 |
类型(通道位置)： |
直通式 |
PN2.5MPa主要连接尺寸及重量：
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
|
Wt(Kg) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
PN4.0MP主要连接尺寸及重量：
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
180 |
200 |
220 |
250 |
280 |
320 |
400 |
400 |
550 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
|
Wt(Kg) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
